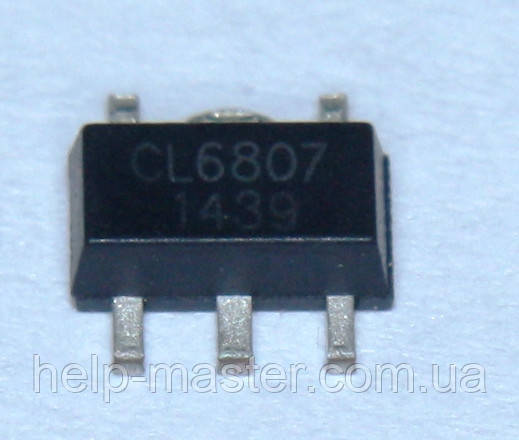

Информация о картинке : [ETC1] CL6807
|
У CL6807 безперервний режим індуктивний знижувальний перетворювач, призначений для водіння ефективно один або кілька послідовних Сполучених світлодіодів від джерела напруги, що перевищує напругу на світлодіоді.
Апарат працює від вхідної напруги живлення в діапазоні від 7 В і 30 В і забезпечує зовні регульований вихідний струм до 1 А. Залежно від напруги живлення й зовнішніх компонентів, це може забезпечити до 35 Вт вихідної потужності.
У CL6807 вмикає перемикач вихідного та високого вихідного струму зондування ланцюга, яка використовує зовнішній резистор, щоб встановити Номінальний середній вихідний струм.
Вихідний струм може регулюватися вище або нижче заданого значення, за допомогою зовнішнього керівного сигналу з 'рег' контактний. Прил пін прийматиме як постійну напругу або сигнал широтно-імпульсної модуляції.
Залежно від частоти контролю, це дасть змогу забезпечити суцільній або закритому вихідному струмі. Компоненти фільтра ШІМ, що містяться в чипі.
|
